Колодцы — удобный источник водоснабжения частного дома. Они просты в устройстве, универсальны. Их несложно чистить, срок службы большой, а объема и мощности вполне достаточно для обеспечения нужд в питьевой и технической воде индивидуального жилья. Глубина подъема воды из колодцев невелика. Поэтому насосная станция для колодца часто оказывается много предпочтительней других способов транспортировки воды в дом.

Содержание статьи:

Плюсы и минусы насосной станции

У насосной станции есть свои недостатки и достоинства. Прежде всего, это очень удобно — все основные механизмы скомпонованы в единый блок, а потому просто при приобретении, регулировке, монтаже, в обслуживании. Требует минимум дополнительных трат. Система обладает врожденным иммунитетом к гидроудару — скачкам давления при открытии и закрытии расходных кранов.

Минусов всего два, и оба незначительные. Установка получается шумной. Второй относительный минус — невозможность без дополнительных механизмов подъема воды с глубин выше 8-10 метров.

Шумность нейтрализуется условиями установки и размещения. Глубину подъема можно увеличить введением дополнительного устройства — эжектора. Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но увеличивает шумность всей конструкции. Как уже говорилось, этот недостаток лечится вниманием к монтажу и размещению.

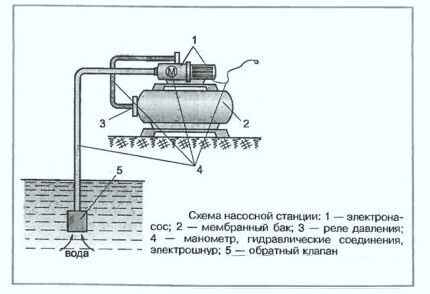

Схема установки насосной станции

Насосная станция не требует множества дополнительных деталей и механизмов — вот только фильтр очистки лучше ставить после станции, а не до собрать насосную станцию своими руками видео (кликните для увеличения)

Выбор мощности и модели

Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной марки и вовсе бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.

Главным фактором, влияющим на производительность, является объем накопителя — насос работает с перерывами. Его задача закачивать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня. А вот расход воды и давление в сети поддерживает уже гидроаккумулятор. Следовательно, чем он больше по объему, тем реже срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.

Галерея изображений

Фото из

Насосная станция КАЛИБР СВД-310/2

Объем бака насосной станции – всего 2 л, тем не менее, она обладает производительностью 1800 л/ч

Насосная станция КАЛИБР СВД-310/2

Насосная станция ВИХРЬ АСВ- 800/19

Агрегат со встроенным эжектором и относительно небольшим объемом бака – всего 19 л

Насосная станция ВИХРЬ АСВ- 800/19

Насосная станция Marina APM 100/25

Станция итальянского производства с чугунным корпусом, эжектором и баком объемом 25 л

Насосная станция Marina APM 100/25

Насосная станция Metabo HWW 9000/100 G

Мощная насосная станция немецкого производства с гидроаккумуляторным баком объемом 100 л и мощностью 1900 Вт

Насосная станция Metabo HWW 9000/100 G

Насосная станция КАЛИБР СВД-310/2

Насосная станция КАЛИБР СВД-310/2

Насосная станция ВИХРЬ АСВ- 800/19

Насосная станция ВИХРЬ АСВ- 800/19

Насосная станция Marina APM 100/25

Насосная станция Marina APM 100/25

Насосная станция Metabo HWW 9000/100 G

Насосная станция Metabo HWW 9000/100 G

Тут еще следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Следовательно, водой заполнена только часть объема бака. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее. Но схематично это выглядит так:

  • Один или два человека или дача, где только один умывальник или примитивный душ — объем гидроаккумулятора 24 литра
  • Три-четыре человека уже должны присматриваться к размерам 50 литров или больше
  • Свыше 5 человек — минимальный объем бака 100 литров

Кроме характеристик производительности, которые обязательно следует брать во внимание, есть факультативные опции. Например, наличие реле сухого пуска. Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку. К сожалению, оно несколько увеличивает стоимость и сложность системы.

Вариант подключения к колодцу

При подборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема

Определение места установки

Лучше всего располагать напорную станцию максимально близко к точке забора. В этом случае снижается инерционность системы. Она быстрее реагирует на расход воды и оперативно восполняет его. То есть вся система работает более ровно, без скачков давления, более стабильно. Так что в идеальном мире лучшим решением будет установка насосной станции в колодец. Что не всегда возможно.

Компактный монтаж

При компактном монтаже насосная станция занимает совсем мало места и найти для нее точку установки довольно просто

Монтаж непосредственно в колодце

При установке в колодце решается проблема удаления станции от источника. Шумность механизмов тоже никак не отражается на комфортной эксплуатации — двигатель работает вне жилой зоны.
Есть и недостатки. В первую очередь улучшаются условия работы механизмов — главным образом повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта — по причине конденсата.

Монтаж станции внутри колодезной шахты могут выполняться двумя способами:

  • Съемное крепление с креплением за верхнюю поверхность шахты колодца
  • Стеновой кронштейн в колодезном стволе

Оба способа примерно равнозначны. Первый чуть проще, второй компактнее. Оба они мешают другим способам подъема воды — ведром, например, уже манипулировать неудобно, а неизбежно при этом капающая вода не прибавляет станции срока службы.

Дополнительно колодец потребует утепления наземной части. Конечно, температура воды и грунта на такой глубине неизменно плюсовая, но возможно поверхностное, локальное замерзание воды и образование льда — даже это для насосной установки совершенно противопоказано.

Насос в колодце

При такой установке возможна только летняя эксплуатация — зимой без утепления оборудования могут возникнуть проблемы

Кессон или отдельное помещение

Еще существует вариант установки насосной станции в специальном служебном колодце, выкопанном у основного, служащего для водоснабжения — это называют установкой в кессоне. Альтернативой ему будет монтаж оборудования в наземном служебном помещении.

Кессонный способ монтажа имеет такие же плюсы, что и установка непосредственно в колодце. Тихо, близко к точке забора, удобно. Чаще всего кессон монтируется максимально вплотную к кольцам колодца — при много меньшей глубине залегания, естественно.

Из отрицательных моментов стоит отметить возможность образования конденсата. И необходимость серьезного утепления, причем самого тщательного. И, если возможно, борьба с конденсатом. Это все при самой качественной гидроизоляции — грунтовая влага в кессоне совершенно не нужна. Тут же обязательные мероприятия по предотвращению попадания внутрь кессона талой или дождевой воды — в большинстве случаев они решается конструкцией люка. С остальным придется повозиться.

Постройка наземной подсобки специально для насосной станции совсем простая с позиции технологии. Но и тут требуется утепление. А, поскольку расположение наземное, то к необходимости утеплителя добавляются заботы об отоплении. Минусовые температуры недопустимы в помещении, где смонтирована насосная станция.

Установка станции в отдельном помещении

Если насосная станция монтируется в отдельном подсобном помещении, оно обязательно должно быть утеплено

Внутри дома: подсобки и подвал

Третий вариант размещения — внутри дома, в котором организовывается водоснабжение. Из-за шумности оборудования лучше всего его ставить обособленно — обычно для этих целей используют котельную или подвал. Но, в условиях дефицита места, монтаж может быть произведен в ванной комнате или прачечной, подвале или под лестницей.

В любом случае следует озаботиться шумоизоляцией. Иначе проживать в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в подвале, то следует проконтролировать необходимость дополнительной гидроизоляции. Если в подвале влажно.

Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Этот фактор тоже может скорректировать точку монтажа уже относительно внутренней географии дома.

Насосная станция для колодца

Если нельзя найти для станции тихое место, можно пойти иным путем и подобрать модель с большим гидроаккумулятором — насос станет реже включаться

Требования к монтажу главного блока

Непосредственно саму станцию тоже следует устанавливать по определенным правилам. Ее крепят болтами к основанию. Основание желательно бетонное. Допускается жесткая стальная рама из профильного проката. Ее конструкция сварная или на болтовых сочленениях.

Очень полезно установить на прокладку из толстого листа жесткой резины — этот амортизатор снизит ударные нагрузки при включении и снизит шумность работы.

Значительно реже в этих целях применяют пружинные стальные амортизаторы, подкладываемые под основание, по типу крепления эксцентрика-возбудителя вибростола. Но такое крепление, при малейшем ослаблении или нарушении регулировки, способно разбивать крепежные гнезда на основании станции и создавать ненужные нагрузки на водопроводные фитинги — слишком большая амплитуду колебаний. Так что лучшим вариантом будет жесткий резиновый лист толщиной до 3 сантиметров. Жесткость примерно такая же, как у протектора летней автомобильной шины.

Важно уделить должное внимание электрической части. Обязательно подключение корпуса станции к контуру заземления — вне зависимости от выбора места установки. Очень полезно применение УЗО (устройство защитного отключения — второе название этого механизма «устройство дифференциального тока) — особенно, если выбран вариант с кессоном или установку произвели непосредственно в колодце. В любом случае, станция должна иметь индивидуальный защитный электрический контур — как минимум автомат-выключатель с током срабатывания чуть выше номинального пускового тока установки.

Кроме того, на срок службы электрической части станции положительно сказывается наличие стабилизаторов, сетевых фильтров и источников бесперебойного питания. Может, на сам двигатель они и не смогут оказать существенного влияния, но для электроники в составе узла автоматики станции такое дополнение будет весьма полезно.

Схема сборки водоснабжения с насосной станцией

Нет смысла излишне усложнять схему подключения. Делаем только то, что необходимо (кликните для увеличения)

Устройство водопроводной сети

Технически, подключение насосной станции к колодцу можно разделить на два участка. До и после станции. Есть между ними важное различие. Образно говоря: до станции — сфера влияния непосредственно насоса. После станции — уже область заботы бака гидроаккумулятора, поскольку именно он отвечает за расход воды и создание давления в системе водоснабжения. Поэтому рассматривать их проще по отдельности. Тем более, что в них могут использоваться самые различные трубы.

Подключение насосной станции к колодцу на даче

Насосная станция очень просто устроена — для успешной работы нужно просто грамотно ее подключить

Заборная часть системы водоснабжения

Эта часть общей схемы находится между насосной станцией и колодцем. Именно по ней происходит забор воды и питание системы. Устройство ее простое, но есть несколько важных моментов.
Чаще всего на забор идет труба ПНД диаметром 32 мм. Труба подачи такого сечения не будет создавать лишних нагрузок на насос. Пластиковая труба легче переносит замерзание, гидроудары. Не боится коррозии. Потому и предпочтительна в такой роли. Один ее конец опущен в воду, второй подключен к станции.

Со стороны воды на трубе крепится обсадная муфта. На нее накручивается обратный клапан, не дающей потоку воды двигаться обратно в колодец. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной. На клапан следует накрутить специальный наконечник-сетку. Сетка играет роль грубого фильтра, задерживающего песчаную взвесь и крупные фракции, которые могут встречаться в воде.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Так что в этом узле потребуются муфты с переходом 32 — 1РН.
Трубу выводить из колодца лучше на уровне ниже глубины промерзания грунта. Можно утеплить трубу и пропустить через верх, но все же лучше пустить ее к дому на глубине. Если такой возможности нет, то теплоизоляционную скорлупу хорошо дополнить специальным электрическим обогревателем для труб — он предотвратит замерзание воды.

Фитинг для трубы ПНД

Лучшим материалом для заборной магистрали можно считать трубу ПНД — благодаря удобным фитингам сборка цепи будет похожа на простой конструктор

Трубу ведут под землей, на глубине ниже расчетного промерзания. Чаще всего это величина 1,4 — 1,8 метра. Зависит от региона. Ввод в дом лучше произвести на этой же глубине. Если не получается, то ввод обязательно утепляют, причем очень и очень тщательно. Утеплитель должен начинаться ниже опять же глубины промерзания.
Когда ведут трубу по траншее, то перед тем, как засыпать ее грунтом, неплохо бы засыпать ее песком. Песчаная прослойка не даст каких-то серьезных преимуществ по дренажу или подобным вещам, но позднее может служить хорошим индикатором — песок при рытье послужит сигналом близости трубы.

Труба подачи заканчивается обжимной муфтой с переходом на дюймовую резьбу для подключения к станции. На этом участке неплохо бы поставить еще один дополнительный сеточный фильтр (необязательно) и разборный фитинг «американку». Уже обязательно — она нужна на случай профилактики или ремонта станции. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.

Водопровод после насосной станции

Выход насосной станции обычно имеет резьбу 1 дюйм. Но этот диаметр уже не так важен при монтаже системы — его можно легко сократить до половины дюйма. На расходной магистрали работает уже не насос, а гидроаккумулятор. Поэтому возможное повышение нагрузки по причине меньшего сечения трубопровода роли не играет. Так что многие при монтаже ставят переходную футорку с дюйма на половину — таким образом экономят средства на дальнейшую сборку системы, поскольку трубы и фитинги меньшего диаметра стоят дешевле.

В футорку ввинчивают запорный шаровый кран на случай проведения профилактических и ремонтных работ с системой. От шарового крана через разборную «американку» уже делают выход в систему водоснабжения дома. Ее особенности уже зависят от того, какие трубы используются в доме — полипропилен, металлопласт или традиционные металлические трубы.

Клапан в сборе

Обратный клапан обязательно комплектуют сеточным фильтром — без него клапан быстро выйдет из строя

Сразу за запорным шаровым краном врезают и колбу с фильтром очистки воды. До станции ставить его нецелесообразно. Он лучше работает при равномерном токе воды, что возможно только после насосной станции — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью. После гидроаккумулятора ее движение более предсказуемо и стабильно.

Фильтр тоже должен отсекаться от системы кранами — на случай его замены. И тут же неплохо предусмотреть обводную магистраль — на случай, если эта замена по той или иной причине затянется. Естественно, что этот байпас тоже должен перекрываться. Иначе ток воды будет всегда идти через него — по правилу наименьшего сопротивления.

После фильтра уже можно разветвлять магистраль — на холодное и горячее водоснабжение, на питающую ветку для системы отопления и так далее. До фильтра можно сделать отвод на нужды полива участка — растения не так требовательны к качеству воды, как человек. Для остальных целей лучше пускать подготовленную воду.
Характеристики фильтра зависят от особенностей воды в колодце. Их можно определить после заключения о составе воды. Иногда могут потребоваться даже несколько фильтров — например, против известковых включений и железистых соединений. Универсальных типов не существует в природе.

Если планируется только сезонная эксплуатация системы водоснабжения (например, в дачном домике), то следует поставить арматуру для спуска системы. Обычно это простой кран в самой низкой ее точке.

Обратный клапан

Обратный клапан — один из самых важных элементов всей системы и пренебрегать им нельзя

Пуск станции в эксплуатацию

Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.

Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть. В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха.

Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.

Тестирование насосной станции. Принцип подключения к колодцу — аналогичный.

Галерея изображений

Фото из

Шаг 1 – установка насосной станции на выбранное место

Для проверки работоспособности и технических характеристик устанавливаем насосную станцию LEO LKJ 601IA около колодца

Шаг 1 – установка насосной станции на выбранное место

Шаг 2 – монтаж фитинга системы подачи воды

Фитинги (элементы для соединения водопроводных труб или шлангов с агрегатом) в комплекте не присутствуют, поэтому их приобретаем отдельно

Шаг 2 – монтаж фитинга системы подачи воды

Шаг 3 – подключение системы, обеспечивающей дом водой

К верхнему отверстию гидроакумулятора подключаем трубу, по которой вода пойдет к точкам разбора в доме (душ, унитаз, мойка)

Шаг 3 – подключение системы, обеспечивающей дом водой

Шаг 4 – подключение трубы, ведущей в колодец

К боковому отверстию также посредством фитинга подключаем шланг или трубу для забора воды из колодца

Шаг 4 – подключение трубы, ведущей в колодец

Шаг 5 – установка обратного клапана на конце трубы (шланга)

Не забываем конец водозаборной трубы оснастить обратным клапаном, обеспечивающим стабильную работу и необходимое давление

Шаг 5 – установка обратного клапана на конце трубы (шланга)

Шаг 6 – проверка герметичности системы в сборе

Перед заливкой воды в трубу проверяем герметичность всех соединений – плотность прилегания фитингов и качество закручивания накидных гаек

Шаг 6 – проверка герметичности системы в сборе

Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)

Чтобы протестировать качества насосной станции, заполняем резервуар чистой водой. При установке насоса у колодца проверяем, позволяет ли уровень воды использовать насос

Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)

Шаг 8 – набор воды для создания нужного давления

Перед началом работы через специальное отверстие вливаем в насосное оборудование 1,5-2 л воды

Шаг 8 – набор воды для создания нужного давления

Шаг 1 – установка насосной станции на выбранное место

Шаг 1 – установка насосной станции на выбранное место

Шаг 2 – монтаж фитинга системы подачи воды

Шаг 2 – монтаж фитинга системы подачи воды

Шаг 3 – подключение системы, обеспечивающей дом водой

Шаг 3 – подключение системы, обеспечивающей дом водой

Шаг 4 – подключение трубы, ведущей в колодец

Шаг 4 – подключение трубы, ведущей в колодец

Шаг 5 – установка обратного клапана на конце трубы (шланга)

Шаг 5 – установка обратного клапана на конце трубы (шланга)

Шаг 6 – проверка герметичности системы в сборе

Шаг 6 – проверка герметичности системы в сборе

Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)

Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)

Шаг 8 – набор воды для создания нужного давления

Шаг 8 – набор воды для создания нужного давления

Галерея изображений

Фото из

Шаг 9 – опускание конца шланга в воду

Конец трубы (шланга) с обратным клапаном опускаем в резервуар с водой (или колодец)

Шаг 9 – опускание конца шланга в воду

Шаг 10 – подключение станции к системе электропитания

Чтобы станция заработала, осталось подключить электропитание. Находим шнур питания, разматываем его и вставляем в розетку 220 В

Шаг 10 – подключение станции к системе электропитания

Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку

Не забываем нажать на клавишу «Пуск», которая обычно находится на боковой части корпуса

Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку

Шаг 12 – пуск реле давления

Включаем реле давления, чтобы заработал насос, и ждем, когда стрелка манометра достигнет нужной отметки

Шаг 12 – пуск реле давления

Шаг 13 – гидроаккумулятор набирает заданное давления

Когда давление в гидроакумуляторе достигает нужной отметки, он автоматически отключится

Шаг 13 – гидроаккумулятор набирает заданное давления

Шаг 14 – открывание крана в точке подачи воды

Для проверки правильного функционирования насосной станции включаем один из кранов, например, в ванной или на кухне

Шаг 14 – открывание крана в точке подачи воды

Шаг 15 – проверка функциональности станции

Следим за работой насосной станции, обращаем внимание на скорость подачи воды, силу напора, производительность

Шаг 15 – проверка функциональности станции

Шаг 16 – автоматическое отключение при «сухом ходе»

Когда вода в резервуаре (или в колодце) заканчивается, автоматически включается защита от «сухого хода» и насос прекращает работать

Шаг 16 – автоматическое отключение при «сухом ходе»

Шаг 9 – опускание конца шланга в воду

Шаг 9 – опускание конца шланга в воду

Шаг 10 – подключение станции к системе электропитания

Шаг 10 – подключение станции к системе электропитания

Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку

Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку

Шаг 12 – пуск реле давления

Шаг 12 – пуск реле давления

Шаг 13 – гидроаккумулятор набирает заданное давления

Шаг 13 – гидроаккумулятор набирает заданное давления

Шаг 14 – открывание крана в точке подачи воды

Шаг 14 – открывание крана в точке подачи воды

Шаг 15 – проверка функциональности станции

Шаг 15 – проверка функциональности станции

Шаг 16 – автоматическое отключение при «сухом ходе»

Шаг 16 – автоматическое отключение при «сухом ходе»

Видео о работе тандема колодец — насосная станция

Небольшая видео-памятка по установке насосной станции


В дальнейшем насосная станция не требует особых забот или повышенного внимания. И, при условии соблюдения правил монтажа и эксплуатации, служит долго и надежно.
